Kubernetes存储

发表于 2025-01-04 Waline：阅读次数：本文字数： 7.2k 阅读时长 ≈ 7 分钟

持久卷

Persistent Volume（PV）描述的是持久化存储数据卷。主要定义一个持久化存储在宿主机上的目录。
持久卷不属于任何命名空间，它跟节点一样是集群层面的资源。
通常情况下，会先在kubernetes集群里创建PV对象，比如定义一个NFS类型的PV:

apiVersion: v1
kind: PersistentVolume
metadata:
  name: nginx-pv-nfs
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteMany
  storageClassName: manual
  nfs:
    server: 172.21.0.5
    path: "/pk1yjy13/"

注意

RWO即ReadWriteOnce，允许单个节点挂载读写。
ROX即ReadOnlyMany，允许多个节点挂载只读。
RWX即ReadWriteMany，允许多个节点挂载读写。

PVC描述的是Pod期望的持久化存储属性。·比如，卷存储的大小、可读写权限等。

可以声明一个1GiB大小的PVC,如下所示：

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nginx-pvc-nfs
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1Gi
  storageClassName: manual
  volumeName: nginx-pv-nfs

当创建好PVC，kubernetes就会找到合适的pv将与pvc绑定，要想PVC和PV绑定，需要满足以下两个条件：

PV和PVC的spec字段。PV的大小（storage）必须满足PVC所声明的要求。
PV和PVC的storageClassName字段必须一样。

通过kubectl get pvc可以列举pvc的状态

1
2
3

[root@VM-20-9-centos ~]# kubectl get pvc
NAME                         STATUS    VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS    AGE
nginx-pvc-nfs                Bound     nginx-pv-nfs                               1Gi        RWX            manual          5d22h

通过列举的pv中可以看到，持久卷现在已经与声明绑定在一起了，显示绑定在default/nginx-pvc-nfs这个声明上，default表示声明所在的命名空间

1
2
3

[root@VM-20-9-centos ~]# kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS        CLAIM                       STORAGECLASS    REASON   AGE
nginx-pv-nfs                               1Gi        RWX            Retain           Bound         default/nginx-pvc-nfs       manual                   5d23h

在pod中使用持久卷声明

在成功将PV和PVC进行绑定之后，Pod就能够像使用常规类型的Volume一样，在Pod的spec中声明使用这个PVC了

......
    spec:
      containers:
        - name: hexo-blog
          image: nginx:1.20.1
          imagePullPolicy: IfNotPresent
          ports:
            - name: http
              containerPort: 80
            - name: https
              containerPort: 443
          volumeMounts:
            - name: nginx-volume
              mountPath: /usr/share/nginx/html
      volumes:
        - name: nginx-volume
          persistentVolumeClaim:
            claimName: nginx-pvc
......

在spec.volumes中声明要使用的PVC名字。Pod创建之后，kubelet就会把该PVC对应的PV，挂载在这个Pod容器内的目录上。

在未创建PV时，pod启动会报错，因为pvc无法找到合适的pv进行绑定，所以pod中的容器想要使用的卷也不存在。

保护使用中的存储

这一功能特性确保仍被 Pod 使用的 PersistentVolumeClaim（PVC）对象及其所绑定的 PersistentVolume（PV）对象在系统中不会被删除并导致数据丢失。

如果用户删除被某Pod使用的PVC对象，该PVC声明不会被立即移除。PVC 对象会在不被任何Pod使用时移除。如果删除已绑定到某 PVC的PV卷，该PV卷也不会被立即移除。PV对象会在不被任何PVC绑定时被移除。

可以看到当PV和PVC的状态为 Terminating 且其 Finalizers 列表中包含 kubernetes.io/pvc-protection 时，PV和PVC对象是处于被保护状态的。

[root@VM-20-9-centos nginx]# kubectl describe pv prometheus-pv
Name:            prometheus-pv
Labels:          <none>
Annotations:     pv.kubernetes.io/bound-by-controller: yes
Finalizers:      [kubernetes.io/pv-protection]
StorageClass:    manual
Status:          Terminating (lasts 26d)
Claim:           monitor/prometheus-pvc
Reclaim Policy:  Retain
Access Modes:    RWO
VolumeMode:      Filesystem
Capacity:        5Gi
Node Affinity:   <none>
Message:
Source:
    Type:          HostPath (bare host directory volume)
    Path:          /home/prometheus
    HostPathType:
Events:            <none>

回收持久卷

持久卷可以被 Retained（保留）、Recycled（回收）或 Deleted（删除）

保留

通过设置策略 Retain可以手动回收资源。当持久卷声明对象被删除时，持久卷仍然存在，对应的持久卷状态为released。

让持久卷与持久卷声明的绑定释放后，持久卷仍然能够保留，如果想手动回收持久卷，需要删除并重新创建持久卷资源。

删除

Delete 回收策略的卷插件，会将持久卷对象随着持久卷声明的删除而从 Kubernetes 中移除。

回收

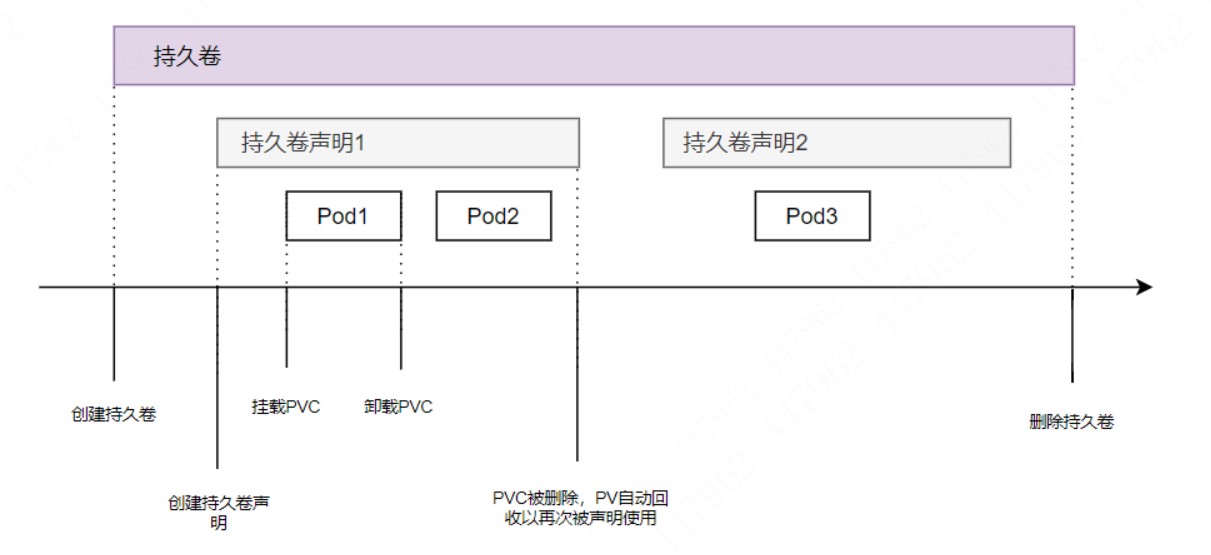

recyle可以删除持久卷的内容并使持久卷可以再次被声明使用，通过这种方式，持久卷可以被不同的持久卷声明和pod反复使用

警告

回收策略 Recycle 已被废弃。取而代之的建议方案是使用动态制备。

PV的动态卷配置

正如上面所说，当一个pod需要一个持久卷时，如未创建合适的pv与pvc进行绑定，pod就无法正常启动，kubernetes提供了一种可以自动创建PV的机制：Dynamic provisioning。而前面人工管理PV的方式叫作Static provisioning。

Dynamic provisioning的核心在于一个StorageClass的API对象。StorageClass的作用就是创建PV的模板。

StorageClass对象会定义如下两个内容:

PV的属性，如存储类型、卷的大小等
创建PV需要用到的插件，如ceph、nfs等

通过以上信息，kubernetes就能根据提交的pvc定义的StorageClass，然后通过StorageClass来创建一个合适的pv模板

通过StorageClass资源定义可用存储类型

创建ServiceAccount

apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
  namespace: default # 替换成你要部署的 Namespace
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: nfs-client-provisioner-runner
rules:
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    namespace: default
roleRef:
  kind: ClusterRole
  name: nfs-client-provisioner-runner
  apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  namespace: default
rules:
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  namespace: default
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    namespace: default
roleRef:
  kind: Role
  name: leader-locking-nfs-client-provisioner
  apiGroup: rbac.authorization.k8s.io

安装NFS存储插件

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-client-provisioner
  labels:
    app: nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: default
spec:
  replicas: 1
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: nfs-client-provisioner
  template:
    metadata:
      labels:
        app: nfs-client-provisioner
    spec:
      serviceAccountName: nfs-client-provisioner
      nodeName: vm-20-9-centos
      tolerations:
      - key: node-role.kubernetes.io/master
        operator: Equal
        value: "true"
      containers:
        - name: nfs-client-provisioner
          image: registry.cn-beijing.aliyuncs.com/mydlq/nfs-subdir-external-provisioner:v4.0.0
          imagePullPolicy: IfNotPresent
          volumeMounts:
            - name: nfs-client-root
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME
              value: k8s/nfs-subdir-external-provisioner
            - name: NFS_SERVER
              value: 172.21.0.5   # nfs服务器地址
            - name: NFS_PATH
              value: /pk1yjy13/   # NFS服务器端共享路径
      volumes:
        - name: nfs-client-root
          nfs:
            server: 172.21.0.5   # nfs服务器地址
            path: /pk1yjy13/      # NFS服务器端共享路径

创建SotageClass

创建一个 StoageClass，声明 NFS 动态卷提供者名称为 nfs-storage-1。

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: nfs-storage-1
provisioner: k8s/nfs-subdir-external-provisioner
parameters:
  # 设置为"false"时删除PVC不会保留数据，"true"则保留数据
  archiveOnDelete: "false"
mountOptions:
  # 指定NFS版本
  - nfsvers=3

当持久卷声明中请求此StorageClass时，StorageClass使用声明的插件来来提供持久卷

创建请求特定存储类的PVC定义

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: nfs-storage-pvc-1
spec:
  storageClassName: nfs-storage-1    #请求上面创建的StoageClass
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 10Mi

除了指定卷的大小和访问模式，还指定了要使用的存储类别。当PVC创建时，持久卷会由StorageClass（nfs-storage-1）资源中引用的provisioner创建

注意

RWO即ReadWriteOnce，允许单个节点挂载读写。
ROX即ReadOnlyMany，允许多个节点挂载只读。
RWX即ReadWriteMany，允许多个节点挂载读写。

通过命令查看pvc的状态，可以看到是bound状态

[root@VM-20-9-centos storageclass]# kubectl get pvc
NAME                         STATUS    VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS    AGE
nfs-storage-pvc-1            Bound     pvc-450c1793-4831-48c5-a804-ae26eae3f63d   10Mi       RWO            nfs-storage-1   3d7h

[root@VM-20-9-centos storageclass]# kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS        CLAIM                       STORAGECLASS    REASON   AGE
pvc-450c1793-4831-48c5-a804-ae26eae3f63d   10Mi       RWO            Delete           Bound         default/nfs-storage-pvc-1   nfs-storage-1            3d6h

可以看到动态配置自动创建的持久卷容量和访问模式是之前PVC中所要求的。回收策略是Delete，意味着PVC被删除时，持久卷也会被删除
